Einführung

Wir gratulieren Ihnen zu Ihrer Wahl und danken Ihnen für das uns entgegengebrachte Vertrauen.

Ihr KVN Playcross (PLC) 50 ist ein neues, geprüftes und robustes Fahrzeug, das Ihnen viel Freude bereiten wird.

Um einen einwandfreien Betrieb zu gewährleisten, müssen die nachfolgenden Anweisungen genau beachtet werden.

Dieses Quad stellt das Ergebnis von vielen Jahren Erfahrung im Motorrad Touren und Rennsport dar.

Dieses Fahrerhandbuch soll Ihnen die Grundbegriffe im Umgang und die Einsatzmöglichkeiten Ihres Fahrzeuges geben. Das Fahrerhandbuch beinhaltet wichtige Sicherheitsinformationen und spezielle technische Tips und Beispiele zur sicheren Handhabung des Quads.

Wenn Sie noch weitere Fragen zur Handhabung, Umgang oder zur Pflege Ihres Quads haben, wenden Sie sich bitte an Ihren Händler oder Importeur.

Wichtiger Hinweis!

Bitte lesen Sie das Fahrerhandbuch vollständig, bevor Sie das Quad benutzen. Stellen Sie sicher das Sie alle Anweisung und Warnungen verstehen. Die KVN PLC Serie sollte nicht von Personen unter 14 Jahren benutzt werden.

Bitte beachten Sie, daß das Fahrzeug nur mit der entsprechenden Fahrerlaubnis und gültiger Versicherung im öffentlichen Straßenverkehr betrieben werden darf.

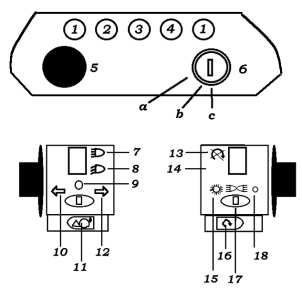

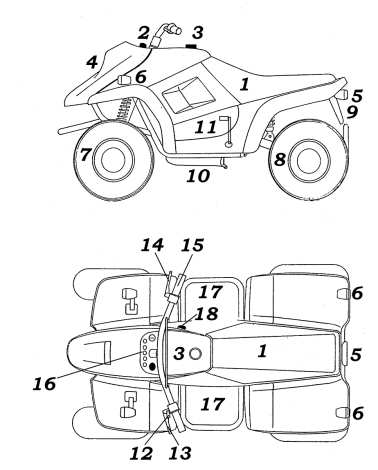

Cockpit

 1     Kontolleuchte Blinker
 2     Warnleuchte Motortemperatur
 3       Warnleuchte 2 Tackoel
 4       Fernlichtkontrolleuchte
 5       Deckel Kühlflüßigkeitsbehälter
 6       Zündschloß

a       Stufe „ON“ (Zündung an)
b       Stufe „OFF“ (Zündung aus)
c       Stufe Parken (Zündung aus)

Bedienungselemente  Lenker

7       Schalterstellung „Fernlicht“
8       Schalterstellung „Abblendlicht“
9       Ausschalter für Blinker
10     Schalterstellung „Blinker links“
11     Hupe
12     Schalterstellung „Blinker rechts“
13     Schalterstellung „Motor aus“
14     Schalterstellung „Motor ein“
15     Schalterstellung „Fahrlicht an“
16     Anlasserschalter
17     Schalterstellung „Standlicht an“
18     Schalterstellung „ Licht aus“

Der Gesetzgeber schreibt vor, auch am Tag bei Motorrädern

das Fahrlicht einzuschalten. Das ist auch dringend zu empfehlen, da Sie so besser gesehen werden.

Vor der Fahrt:

Bekleidung
Tragen Sie immer einen Motorradhelm und geeignete Bekleidung. Überprüfen Sie vor jeder Fahrt die Funktion der Bremsanlage ,die Leichtgängigkeit des Gasgriffs und die Funktion der Lichtanlage. Achten Sie immer auf den richtigen Luftdruck. Beseitigen Sie immer alle Probleme vor dem Fahrtantritt.

1 Protektoren
2 Schutzbekleidung
3 Handschuhe
4 festes Schuhwerk
5 Helm

Starten

Betreiben Sie den Motor nicht in geschlossenen Räumen da hier Gefahr durch Vergiftung besteht. Betätigen Sie bevor Sie den Motor starten die Bremsarretierung des Hinterradbremshebels, um das Fahrzeug gegen ungewolltes losfahren zu sichern. Stellen Sie den Motorkillschalter auf die Position „Motor ein“ und betätigen Sie die Kaltstarteinrichtung des Vergasers. Starten Sie dem Motor mit Hilfe des Kick- oder E-Starters. Den Hebel für die Kaltstarteinrichtung finden an der linken Seite des Vergasers unter der Seitenverkleidung. Lassen Sie den Motor einen Moment im Kaltstart laufen. Geben Sie kurz Vollgas (Hinterradbremse muss arretiert sein) um den Kaltstart abzuschalten. Stellen Sie beiden Füße auf die vorgesehenen Trittplatten. Lösen Sie die Hinterradbremsarretierung und beginnen Sie die Fahrt mit etwas Gas. Der Motor beginnt ab einer bestimmten Drehzahl einzukuppeln und bewegt das Fahrzeug vorwärts.

Einfahrhinweise

Die wichtigste Phase für die Lebensdauer Ihres PLC Motorsist der Zeitraum zwischen 0 und 20 Betriebsstunden.Innerhalb der ersten 20 Stunden laufen die beweglichen Teile Ihres PLC Motors aufeinander ein. Das ist die Einfahrphase. In diesem Zeitraum vermeiden Sie bitte das Fahrzeug voll zu beladen oder Vollgasfahrten. Kurze Vollgasphasen (2-3 Sekunden) unter Belastung schaden dem Motor nicht. Jeder Vollgasphase sollte eine Regenerierungsphase (wenig Gas geben) folgen, damit die Motortemperatur absinken kann. Falls irgendwelche Funktionsstörungen auftreten sollten, befragen Sie Ihren Händler oder Importeur.0-10 Betriebsstunden Vermeiden Sie dauerhafte Belastungen über Halbgas. Geben Sie dem Motor nach jeder Betriebsstunde die Möglichkeit 10 min. abzukühlen. Vermeiden Sie gleich bleibende Gasstellungen.10-20 Betriebsstunden Vermeiden Sie dauerhafte Belastungen über ¾ Gas. Halten Sie die Vollgasphasen möglichst kurz. Nach dem Einfahren Vermeiden Sie gleich bleibende Gasstellungen. Wechseln Sie des Öfteren die Geschwindigkeit. Überdrehen Sie den Motor nicht.

Fahrverhalten

Bedenken Sie das sich Ihr PLC Quad anders als ein Motorrad oder einAuto verhält.Ihr PLC Quad ist kein Spielzeug, sondern ein Fahrzeug das bei mangelnderFahrtüchtigkeit des Fahrzeugs, des Fahrersoder der mangelnden Erfahrung des Fahrers sehr gefährlich sein kann.Konstruktionsbedingt hat ein Quad wie beim Auto 4 Räder.Ihr PLC hat einen Lenkungsaufbau der eine Radführung unterstützt und auch eine Lenkgeometrie aufweist.Ihr PLC Quad hat auch Sturz und Spur Einstellwerte.Eine Beschädigung eines Teils der Lenkung oder der Lenkgeometriehat direkten Einfluß auf das Fahrverhalten.Da anders als beim Motorrad die Fliehkräfte in der Kurve nichtdurch Schräglage des Fahrzeuges ausgeglichen werden können,sondern durch Gewichtsverlagerung ausgeglichen werden müßten,ist es dringend zu empfehlen sich langsaman das Fahrverhalten zu gewöhnen.Der Lenkeinschlag ist auch anders als beim Motorrad dem Kurvenradius entsprechend durchzuführen.Auch hier ist es dringend zu empfehlen bis zu Beherrschung desFahrzeuges die Geschwindigkeit entsprechend zu reduzieren.Beachten Sie die SICHERHEITSTIPS zum abstellen und Betanken in diesem Fahrerhandbuch.Beachten Sie die TIPS UND TRICKS in diesem Fahrerhandbuchum Unfälle zu vermeiden.

Fahr- und Händling Tips

Lassen sie Ihre Füße immer auf den Trittplatten, dasonst die Gefahr besteht, das Ihre Füße unter die Hinterräder gelangen.Halten Sie den Lenker grundsätzlich mit beiden Händen fest, um in jeder Situation die Kontrollebehalten zu können.Um die schon beschriebene Fliehkraft auszugleichen,verlagern Sie Ihr Gewicht in die Kurveninnere Seite.Achten Sie hierbei auf Ihren Lenkeinschlag.Bei steilen Bergaufpassagen verlagern Sie Ihr Gewicht nach vorne, um den Vorderräder besseren Griff zu gebenund zu vermeiden sich rückwärts zu überschlagen.Bei steilen Bergabfahrten verlagern sie Ihr Gewichtnach hinten um den Hinterrädern besseren Griffzu geben und beim bremsen zu vermeiden sich vorwärtszu überschlagen.Bei steilen Passagen vermeiden Sie blockierende Räderbeim Bremsen, da Sie sonst die Kontrolle überdas Lenk- und Bremsverhalten verlieren.Noch ein TipÜberlassen Sie die Stunteinlagen wie Weelies, Burn-out´s,Sprünge und das fahren auf 2 von 4 Rädern besser denendie es beherrschen und auf abgesperrtem Gelände ausüben.

Sicherheitstipps

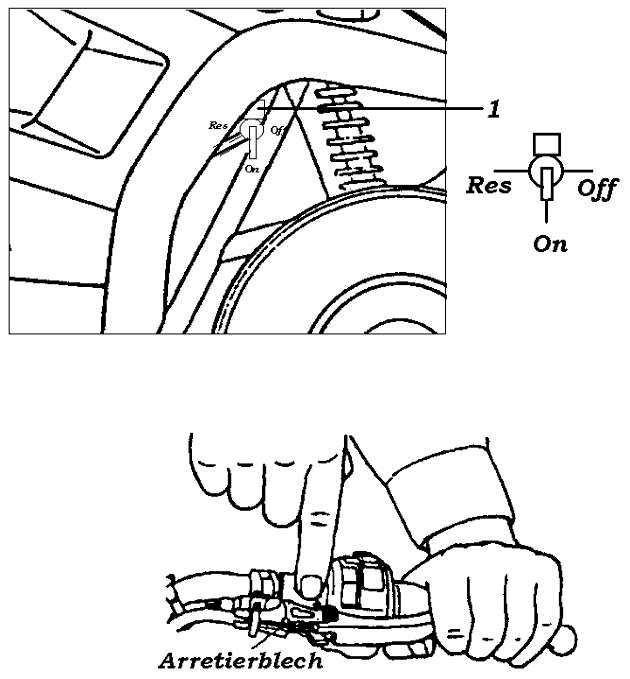

Wenn Sie das Fahrzeug abstellen, schließen Sie den Benzinhahn (Bild oben Position 1),Stellen Sie den Motorkillschalter auf die Position „Motor aus“ und Arretieren Sie die Bremse hinten. (Bild unten) Zusätzlich sollten beim Transport das Fahrzeug mit geeigneten Mitteln wie Spanngurten auf dem Transportfahrzeug befestigt werden. Bitte unterlassen Sie das Rauchen in dem Laderaum des Transportfahrzeuges, das ich dort entwichene Benzingase eicht entzünden können. Bitte sorgen Sie für ausreichende Belüftung des Abstellraumes oder des Fahrzeuges in dem Ihr PLC Quad transportiert oder abgestellt wird. Beim Betanken stellen Sie das Fahrzeug wie oben beschrieben ab und befüllen Sie das Fahrzeug mit Normalbenzin Bleifrei. Aus Sicherheitsgründen sollten Sie das rauchen während des Betankungsvorganges einstellen. Vermeiden Sie offenes Feuer. Wenn das Fahrzeug an einem Hang abgestellt werden soll legen Sie bitte geeignete Gegenstände hinter die Räder, um eine zusätzliche Sicherung gegen wegrollen zu schaffen.

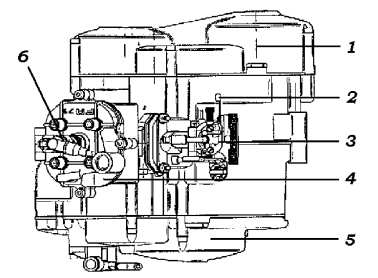

Einstellungen und Wartung

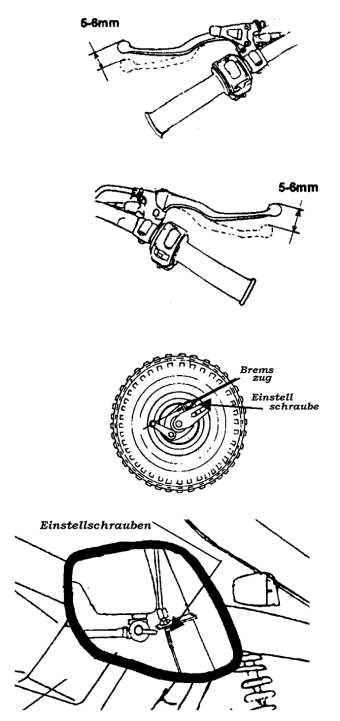

Neben den vorgeschriebenen Inspektionen sind in regelmäßigen Abständen folgende Arbeiten durchzuführen. Diese Arbeiten sind unerlässlich für die Funktionstüchtigkeit und Sicherheit Ihres Fahrzeuges. Überprüfen Sie regelmäßig den Zustand der Bowdenzüge und deren Befestigung. Der Hebelleerweg der Bremshebel vorne sollte 5 bis 6 mm betragen. Die Einstellung sollte an den Einstellschraubender Räder erfolgen. Die Vorderradbremse kann zusätzlich noch an den Korrekturschrauben hinter der Vorderachse eingestellt werden. Bitte beachten Sie, dass das Anspruchverhalten (Hebelweg) der beiden Vorderradbremsen gleich ist.

Batterie
Sie finden die Batterie unter dem linken hinteren Kotflügel. Bitte halten sie die Batterie Ihres PLC Quads stets sauber und kontrollieren Sie in regelmäßigen Abständen den Säurestand. Zum Nachfüllen verwenden sie destilliertes Wasser. Vermeiden Sie den Kontakt der Batteriesäure mit den Augen, der Haut und der Kleidung. Waschen Sie sich nach den Arbeiten an der Batterie unbedingt die Hände. Um Korrosionsbildung an den Batteriepolen zu vermeiden, ist es zu empfehlen die Batteriepole an den Stellen wo diese in den Kunststoff eingelassen wurden mit Polfett zu behandeln.

Luftfilter
Reinigen Sie niemals den Luftfilter mit leicht entzündbaren Stoffen wie Benzin oder Aerosol, da sonst Feuergefahr und Motorschäden entstehen könnten. Hierfür gibt es spezielles Reinigungsöl und ein spezielles Filterspray im Set.

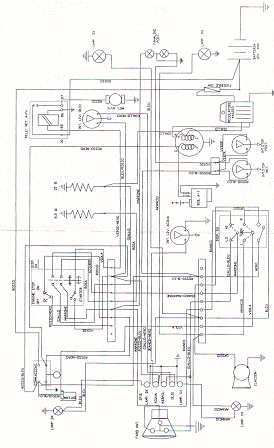

Elektrik
Alle Steuerteile und die 10A Hauptsicherung finden Sie unter der Linken abschraubbaren Tankverkleidung.Die 10A Sicherung darf nicht gegen eine Stärkere Sicherung ausgetauscht werden, da sonst Schäden an der Elektrischen Anlageentstehen können.

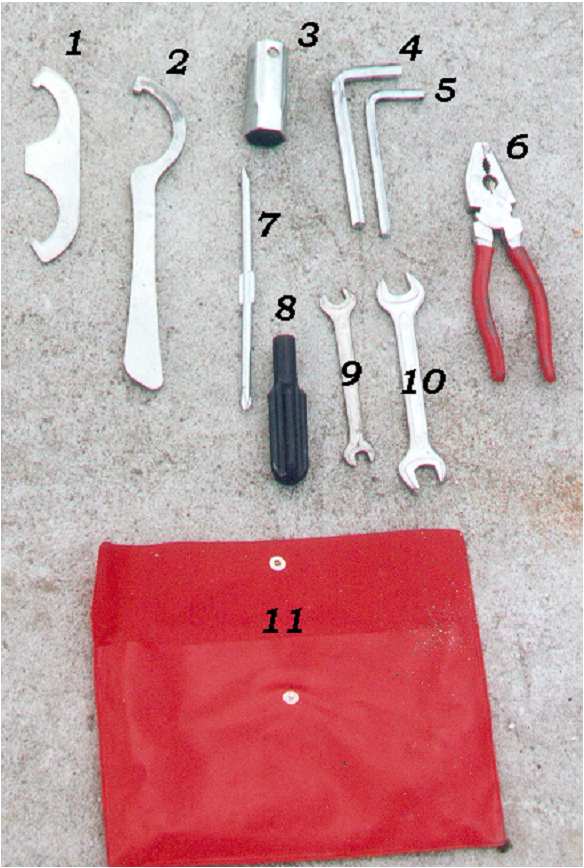

Der sonstige Lieferumfang beinhaltet:

2 Spiegel
1 Kickstarter
1 EU Übereinstimmung Bescheinigung
1 Wartungs- und Service Heft
1 Garantieanmeldekarte
1 Fahrerhandbuch

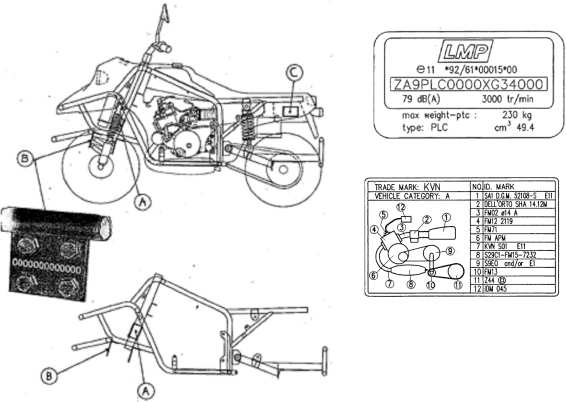

A= Typenschild
B = FIN (Fg. Nummer)
C = Fahrzeugbeschreibung

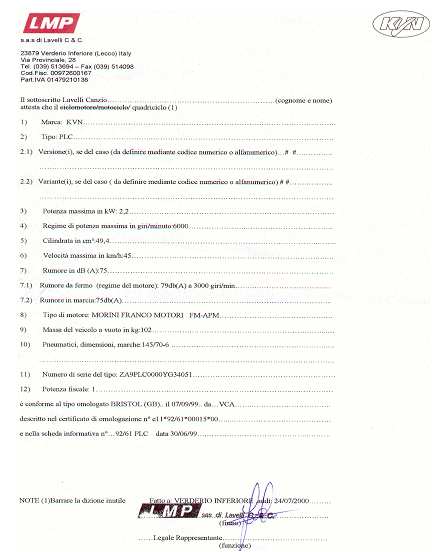

 Bescheinigung EU Übereinstimmung
