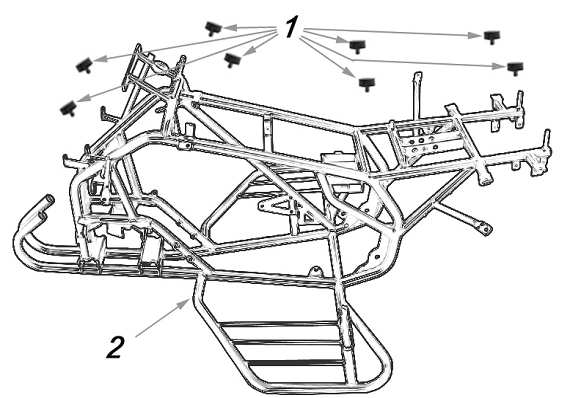

Nr. |
Teilenummer |
Bezeichnung |
 |
|
1 |
G20003001 |
Fahrgestell |
|
2 |
G20003002 |
Puffer |
|

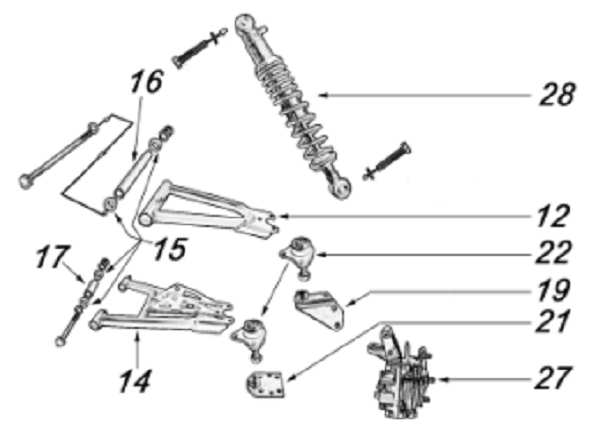

Nr. |
Teile Nummer |
Bezeichnung |
|
|

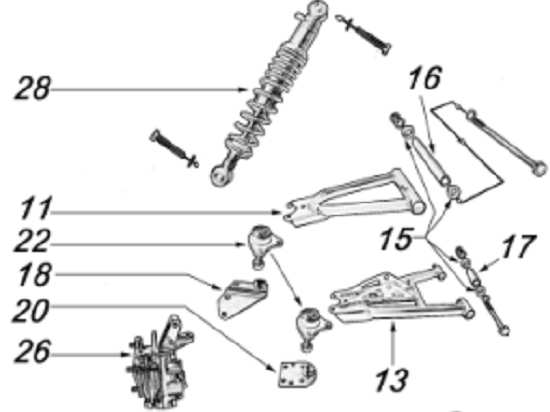

1 |
G20003011 |
Oberer Hebel
rechts |
  |
|
12 |
G20003012 |
Oberer Hebel
links |
|
13 |
G20003013 |
Unterer Hebel
rechts |
|
14 |
G20003014 |
Unterer Hebel
links |
|
15 |
G20003015 |
Derlyn Buchse |
|
16 |
G20003016 |
Distanzstück ob.
Hebel |
|
17 |
G20003017 |
Distanzstück unt.
Hebel |
|
18 |
G20003018 |
Obere
Gelenkplatte rechts |
|
19 |
G20003019 |
Obere
Gelenkplatte links |
|
20 |
G20003020 |
Unter
Gelenkplatte rechts |
|
21 |
G20003021 |
Unter
Gelenkplatte links |
|
22 |
G20003022 |
Gelenkkopf |
|
26 |
G20003023 |
Vord.
Bremsaggregat rechts |
|
27 |
G20003024 |
Vord.
Bremsaggregat links |
|
28 |
G20003025 |
Stossdämpfer |
|
Nr. |
Teile Nummer |
Bezeichnung |
|
|

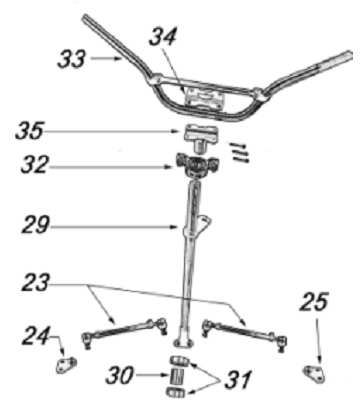

23 |
G20003023 |
Lenkschubstange |
|
|
24 |
G20003024 |
Platte
Lenkschubst. rechts |
|
25 |
G20003025 |
Platte
Lenkschubst. links |
|
29 |
G20003029 |
Lenksäule |
|
30 |
G20003030 |
Unt. Lager
Lenkgetriebe |
|
31 |
G20003031 |
Distanzstück |
|
32 |
G20003032 |
Ob. Lager
Lenkgetriebe |
|
33 |
G20003033 |
Lenker |
|
34 |
G20003034 |
Ob. Anschluss
Lenker |
|
35 |
G20003035 |
Unt. Anschluss
Lenker |
|
Nr. |
Teile Nummer |
Bezeichnung |
|
|

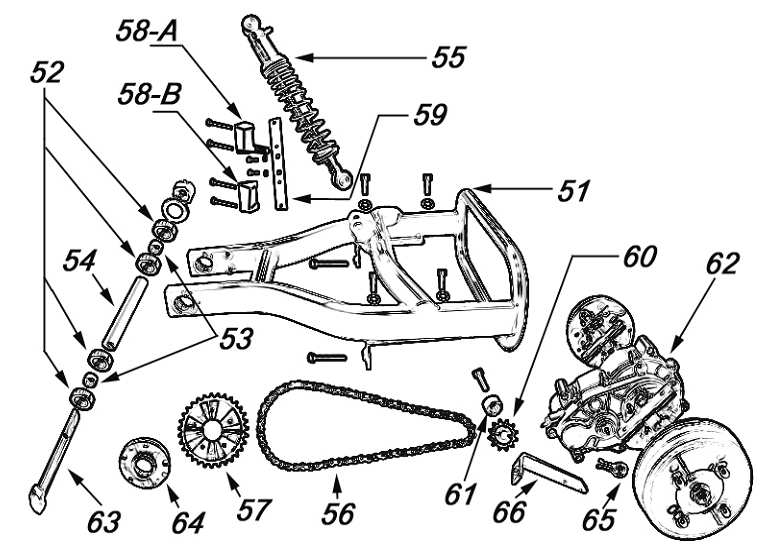

51 |
G20003051 |
Hintere Gabel
|
 |
|
52 |
G20003052 |
Gelenklager |
|
53 |
G20003053 |
Distanzstücke |
|
54 |
G20003054 |
Inneres
Distanzstück |
|
55 |
G20003055 |
Stossdämpfer |
|
56 |
G20003056 |
Kette |
|
57 |
G20003057 |
Kranz |
|
58-A |
G20003058A |
Ob. Kettenführung |
|
58-B |
G20003058B |
Unt.
Kettenführung |
|
59 |
G20003059 |
Platte für
Kettenführung |
|
60 |
G20003060 |
Ritzel |
|
61 |
G20003061 |
Ritzel-Distanzstück |
|
62 |
G20003062 |
Kompl.
Vorderachse |
|
63 |
G20003063 |
Schraube
Gabelgelenk |
|
64 |
G20003064 |
Kranz-Distanzstück |
|
65 |
G20003065 |
Gelenkkopf |
|
66 |
G20003066 |
Kabelplatte
Ganggetriebe |
|
Nr. |
Teile Nummer |
Bezeichnung |
|
|

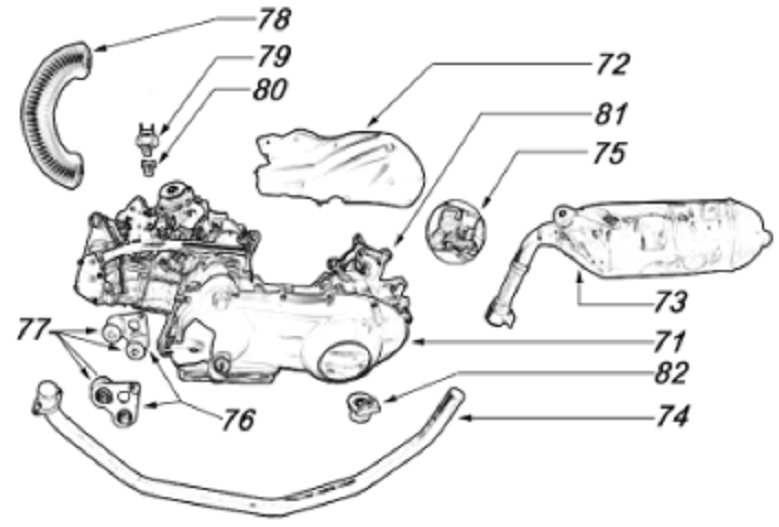

71 |
G20003071 |
Motor |
 |
|
72 |
G20003072 |
Luftfilter |
|
73 |
G20003073 |
Auspufftopf |
|
74 |
G20003074 |
Anschlussstück |
|
75 |
G20003075 |
Ob.
Motoranschluss |
|
76 |
G20003076 |
Vord.
Motoranschluss |
|
77 |
G20003077 |
Puffer |
|
78 |
G20003078 |
Schlauchbalg |
|
79 |
G20003079 |
Thermomagnetischer Schalter |
|
80 |
G20003080 |
Anschluss
thermomagn. Schalter |
|
81 |
G20003081 |
Kranznabe |
|
82 |
G20003082 |
Unt.
Motoranschluss |
|
Nr. |
Teile Nummer |
Bezeichnung |
|
|

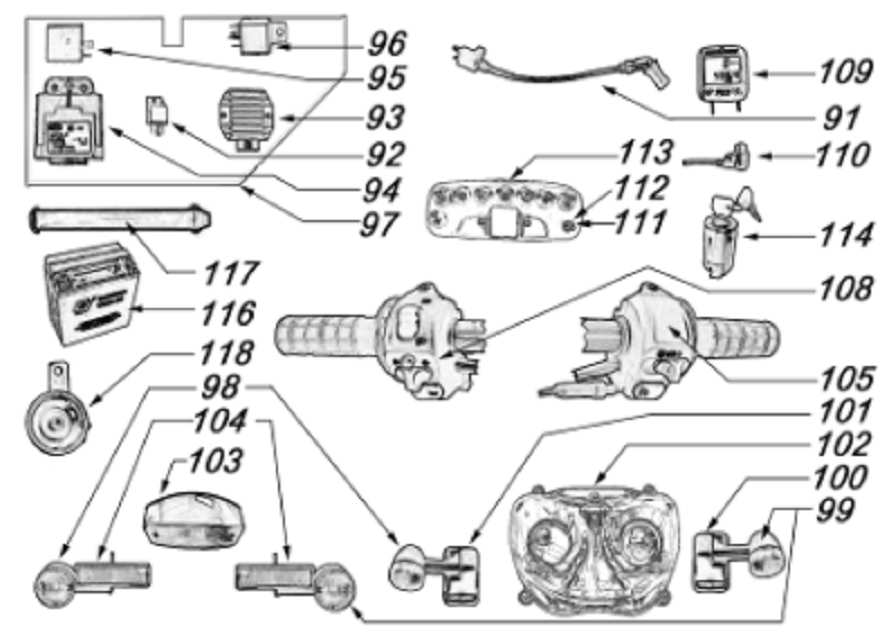

91 |
G20003091 |
AT Spule kompl. |
 |
|
92 |
G20003092 |
Fernschalter
12V-80A |
|
93 |
G20003093 |
Spannungsregler |
|
94 |
G20003094 |
Elektronische
Zündung |
|
95 |
G20003095 |
Elektronischer
Blinkgeber |
|
96 |
G20003096 |
Fernschalter |
|
97 |
G20003097 |
ABS Halter |
|
98 |
G20003098 |
Blinkleuchte
vorne rechts hinten links |
|
99 |
G20003099 |
Blinkleuchte
vorne links hinten rechts |
|
100 |
G20003100 |
Klemmbrett ABS
links |
|
101 |
G20003101 |
Klemmbrett ABS
rechts |
|
102 |
G20003102 |
Scheinwerfer |
|
103 |
G20003103 |
Stoplicht |
|
104 |
G20003104 |
Rückstrahler |
|
105 |
G20003105 |
Vorrichtung
rechts |
|
106 |
G20003106 |
Gasbedienung |
|
107 |
G20003107 |
Vorrichtungshalter links |
|
108 |
G20003108 |
Vorrichtung links |
|
109 |
G20003109 |
Kilometerzähler |
|
110 |
G20003110 |
Sensor Km |
|
111 |
G20003111 |
Cockpitinstrumente |
|
112 |
G20003112 |
Blinklichtschalter |
|
113 |
G20003113 |
Abdeckung
Blinklichtschalter |
|
114 |
G20003114 |
Zündschalter |
|
115 |
G20003115 |
Kabelbaum |
|
116 |
G20003116 |
Batterie |
|
117 |
G20003117 |
Riemen |
|
118 |
G20003118 |
Hupe |
|

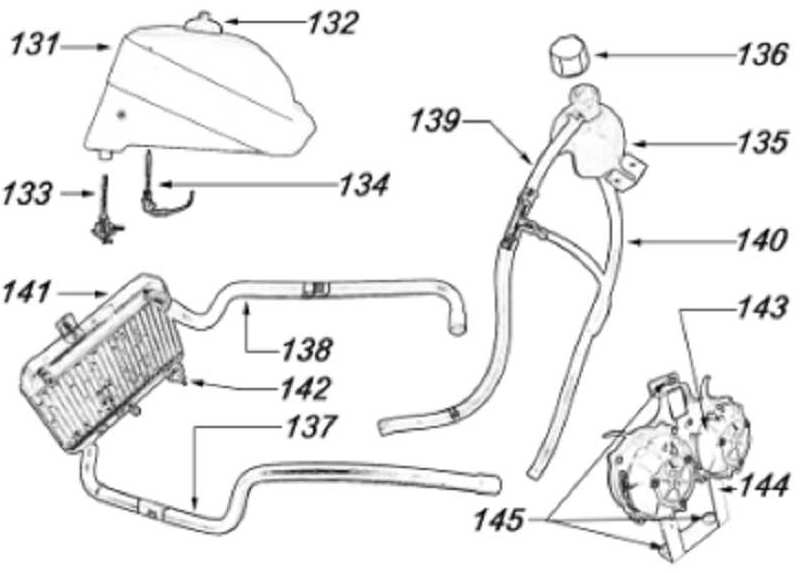

Nr. |
Teile Nummer |
Bezeichnung |
|
|
131 |
G20003131 |
Tank |
 |
|
132 |
G20003132 |
Tankverschluss |
|
133 |
G20003133 |
Hahn |
|
134 |
G20003134 |
Reservesonde |
|
135 |
G20003135 |
Tank |
|
136 |
G20003136 |
Tankverschluss |
|
137 |
G20003137 |
Schlauch |
|
138 |
G20003138 |
Schlauch |
|
139 |
G20003139 |
Schlauch |
|
140 |
G20003140 |
Schlauch |
|
141 |
G20003141 |
Kühler |
|
142 |
G20003142 |
EV
Temperaturregler |
|
143 |
G20003143 |
Elektroventilator |
|
144 |
G20003144 |
EV-Halter |
|
145 |
G20003145 |
Puffer |
|
Nr. |
Teile Nummer |
Bezeichnung |
|
|

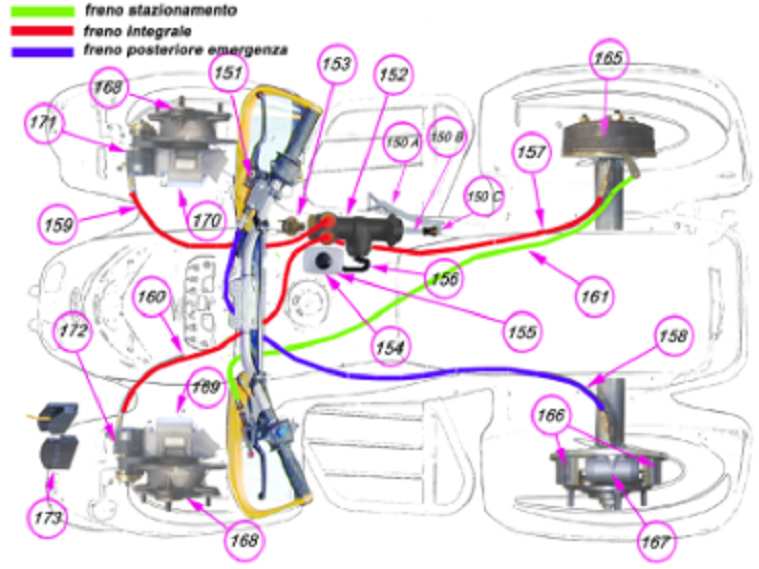

150A |
G20003150A |
Hebel
Bremspedal |
  |
|
150B |
G20003150B |
Splint |
|
150C |
G20003150C |
Bolzen 6x24 |
|
150D |
G20003150D |
Clips |
|
151 |
G20003151 |
Hauptbremszylinder |
|
152 |
G20003152 |
Hauptbremszylinder |
|
153 |
G20003153 |
Hydrostop |
|
154 |
G20003154 |
Ölwanne |
|
155 |
G20003155 |
|
|
156 |
G20003156 |
Wannenschlauch |
|
157 |
G20003157 |
Schlauch hint.
Bremse rechts |
|
158 |
G20003158 |
Schlauch hint.
Bremse links |
|
159 |
G20003159 |
Schlauch vord.
Bremse rechts |
|
160 |
G20003160 |
Schlauch vord.
Bremse links |
|
161 |
G20003161 |

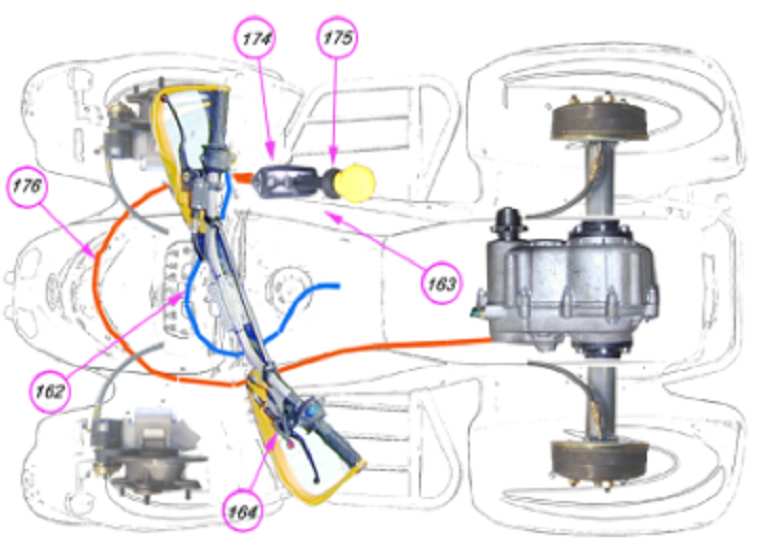

Handbremskabel
hinten links |
|
162 |
G20003162 |
Gasgeberkabel |
|
163 |
G20003163 |
Schalthebel |
|
164 |
G20003164 |
Schaltung links
mit Parking |
|
165 |
G20003165 |
Hintere Trommel |
|
166 |
G20003166 |
Hintere Backen |
|
167 |
G20003167 |
Hint.
Bremszylinder |
|
168 |
G20003168 |
Vord.
Bremsscheibe |
|
169 |
G20003169 |
Alunabe vorne
links |
|
170 |
G20003170 |
Alunabe vorne
rechts |
|
|
G200031701 |
Vord. Radlager
|
|
|
G200031702 |
Distanzstück |
|
171 |
G20003171 |
Bremsgabel vorne
rechts |
|
172 |
G20003172 |
Bremsgabel vorne
links |
|
173 |
G20003173 |
Vord. Bremsbelag |
|
174 |
G20003174 |
Plastik für
Gangposition |
|
175 |
G20003175 |
Plastikhebel |
|
176 |
G20003176 |
Gangantriebskabel |
|
Nr. |
Teile Nummer |
Bezeichnung |
|
|

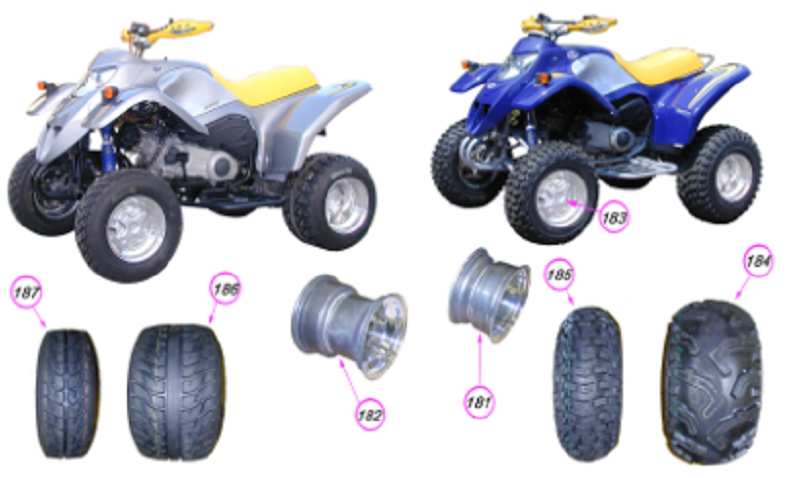

181 |
G20003181 |
Felge vorne 10x6 |
 |
|
182 |
G20003182 |
Felge hinten
10x10 |
|
183 |
G20003183 |
Pedalabdeckung |
|
|
|
CROSS |
|
184 |
G20003184 |
Reifen KT 103
22x11,00-10 |
|
185 |
G20003185 |
Reifen KT 102
22x8,00-10 |
|
|
|
STRASSE |
|
186 |
G20003186 |
Reifen KT 115
225/40-10 |
|
187 |
G20003187 |
Reifen KT 113
165/70-10 |
|

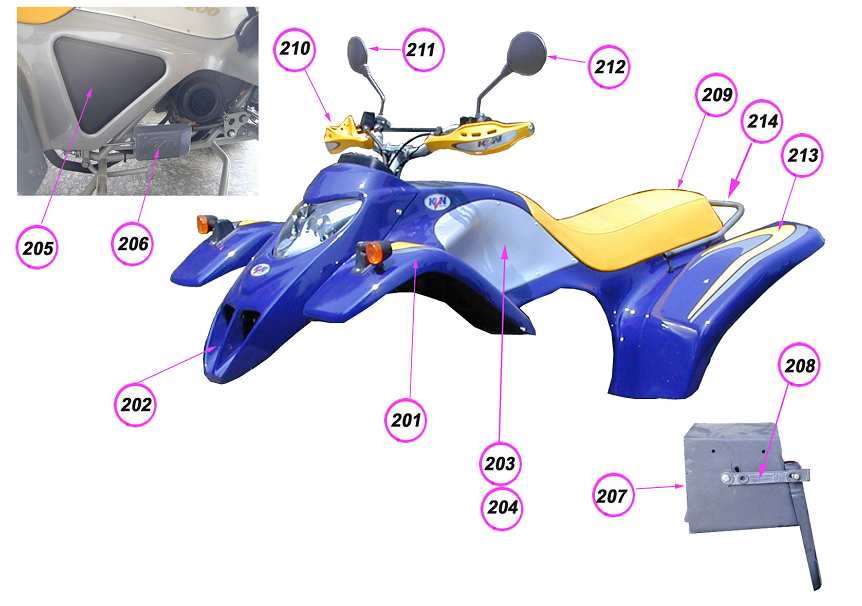

Nr. |
Teile Nummer |
Bezeichnung |
|
|
201 |
G20003201 |
Lackierte
Karosserie |
 |
|
202 |
G20003202 |
Lackiertes
Frontteil |
|
203 |
G20003203 |
Tankflanke rechts |
|
204 |
G20003204 |
Tankflanke links |
|
205 |
G20003205 |
Seitliche Flanke
rechts |
|
206 |
G20003206 |
Abdeckung
Hauptbremszylinder |
|
207 |
G20003207 |
Kennzeichenschildhalter |
|
208 |
G20003208 |
Gummilaschen |
|
209 |
G20003209 |
Sattel |
|
210 |
G20003210 |
Handschutz |
|
211 |
G20003211 |
Rückspiegel
rechts |
|
212 |
G20003212 |
Rückspiegel links |
|
213 |
G20003213 |
Satz
selbstklebende Etiketten |
|
214 |
G20003214 |
Griff |
|
Nr. |
Teile Nummer |
Bezeichnung |
|
|

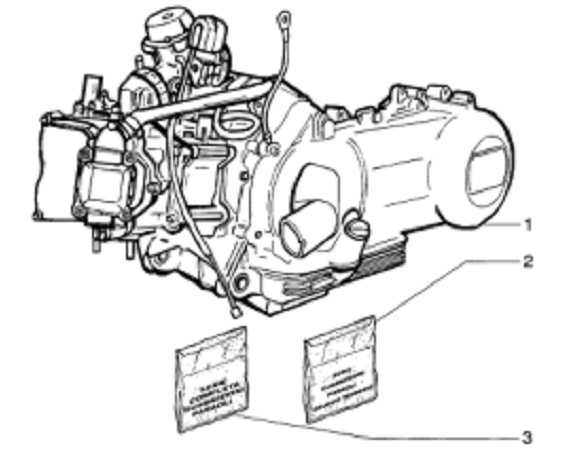

1 |
CM1212025 |
Motor |
 |
|
2 |
497183 |
Dichtungssatz
therm. einheit |
|
3 |
497182 |
Dicht. un
Olschutz |
|

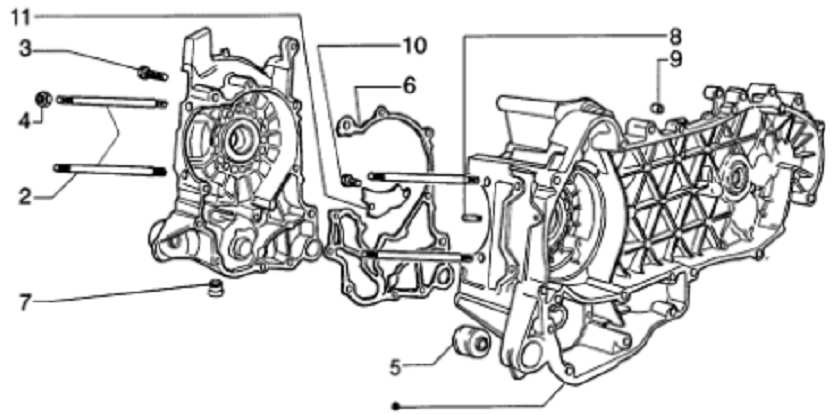

Nr. |
Teile Nummer |
Bezeichnung |
|
|
1 |
CM1280085001 |
Kurbelgehäuse
FC01 |
 |
|
1 |
CM1280085002 |
Kurbelgehäuse
FC02 |
|
2 |
829375 |
Stiftschraube |
|
3 |
432142 |
Schraube |
|
4 |
411296 |
Mutter |
|
5 |
486081 |
Puffer |
|
6 |
829526 |
Dichtung |
|
7 |
411311 |
Verschluss |
|
8 |
484034 |
Düse |
|
9 |
239388 |
Stift |
|
10 |
18575 |
Schraube |
|
11 |
828766 |
Blechstück |
|

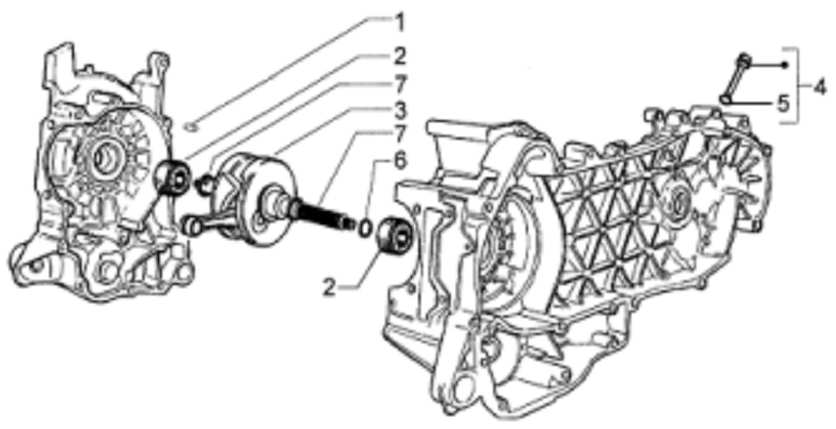

Nr. |
Teile Nummer |
Bezeichnung |
|
|
1 |
478115 |
Stift |
 |
|
2 |
82540R |
Ring |
|
3 |
8344385001 |
Kurbelwelle |
|
3 |
8344385002 |
Kurbelwelle |
|
4 |
832130 |
Ölmesstab |
|
5 |
827085 |
Dichtung |
|
6 |
825952 |
Dichtung |
|
7 |
828297 |
Unterlegscheibe |
|
Nr. |
Teile Nummer |
Bezeichnung |
|
|

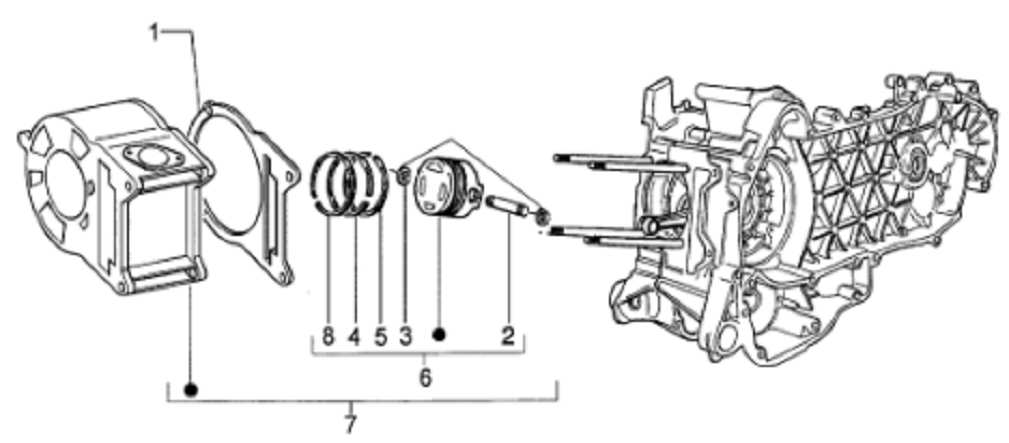

1 |
828146 |
Kopfdichtung
0,4mm |
 |
|
1 |
828147 |
Kopfdichtung
0,6mm |
|
1 |
828148 |
Kopfdichtung
0,8mm |
|
2 |
829529 |
Kolbenbolzen |
|
3 |
963486 |
Kolbenbolzenclip |
|
4 |
484908 |
Kolbenring unten |
|
5 |
486363 |
Oelabstreifring |
|
6 |
8300530001 |
Kolben Komplett
FC01 |
|
6 |
8300530002 |
Kolben Komplett
FC02 |
|
6 |
8300530003 |
Kolben Komplett
FC03 |
|
6 |
8300530004 |
Kolben Komplett
FC04 |
|
7 |
830052 |
Zylinderset
komplett |
|
8 |
830485 |
Kolbenring oben |
|

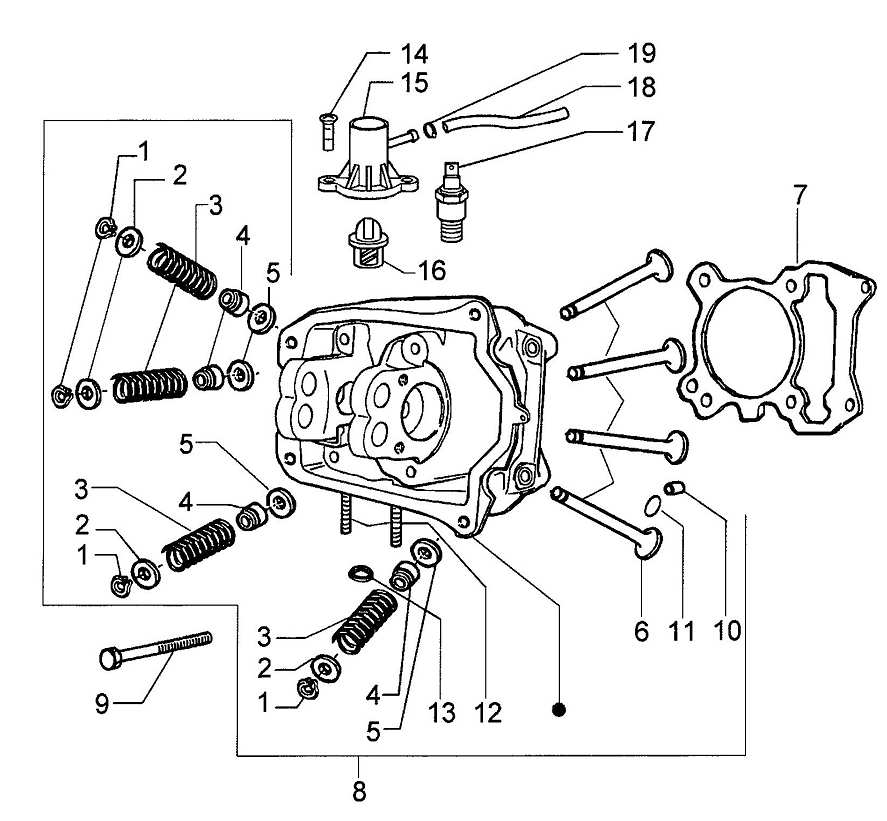

Nr. |
Teile Nummer |
Bezeichnung |
|
|
1 |
285846 |
Klemmstein Ventil |
 |
|
2 |
483914 |
Ventilfederteller |
|
3 |
828480 |
Ventilfeder |
|
4 |
436438 |
Schaftdichtung |
|
5 |
483711 |
Ventilfedersitz |
|
6 |
484733 |
Einlassventil |
|
6 |
484734 |
Auslassventil |
|
7 |
829265 |
Kopfdichtung |
|
8 |
832354 |
Zylinderkopf
Komplett |
|
9 |
485603 |
Kopfschraube |
|
10 |
478115 |
Stift |
|
11 |
478184 |
O-Ring |
|
12 |
435629 |
Auspuffbolzen |
|
13 |
480853 |
Dichtung |
|
14 |
828662 |
Schraube |
|
15 |
825534 |
Thermostatgehäuse |
|
16 |
82700R |
Thermostat |
|
17 |
82622R |
Thermokontaktschalter Kontrolllampe |
|
18 |
4353355 |
Schlauch |
|
19 |
CM002902 |
Schelle |
|

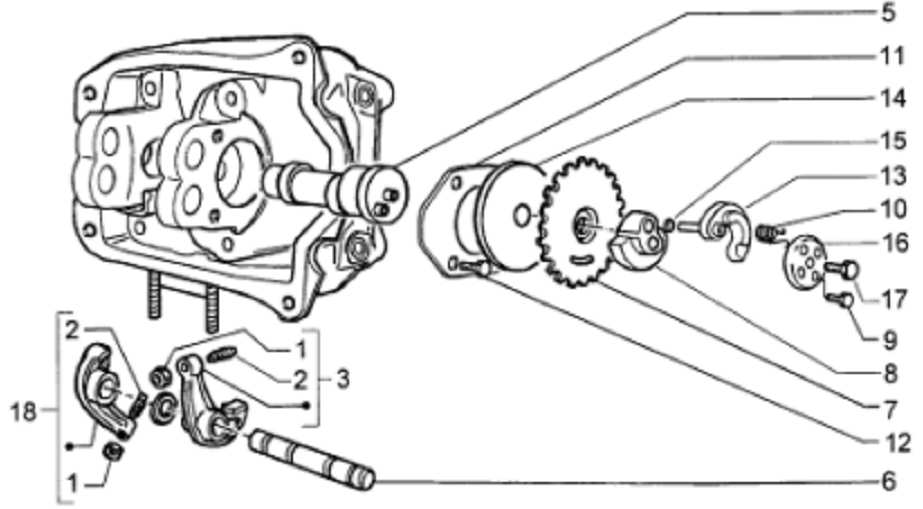

Nr. |
Teile Nummer |
Bezeichnung |
|
|
1 |
484819 |
Mutter |
 |
|
2 |
484654 |
Schraube |
|
3 |
4847405 |
Auslasskipphebel |
|
5 |
8299365 |
Nockenwelle |
|
6 |
486343 |
Kipphebelwelle |
|
7 |
486336 |
Nockenwellenrad |
|
8 |
486331 |
Ausgleichgewicht |
|
9 |
414838 |
Schraube |
|
10 |
486974 |
Feder |
|
11 |
833308 |
Halteplatte |
|
12 |
484123 |
Schraube |
|
13 |
8291395 |
Schleudermasse
Fliegewicht |
|
14 |
487832 |
Unterlegscheibe |
|
15 |
487833 |
Dichtung |
|
16 |
826396 |
Deckel |
|
17 |
18538 |
Schraube |
|
18 |
4847395 |
Einlasskipphebel |
|

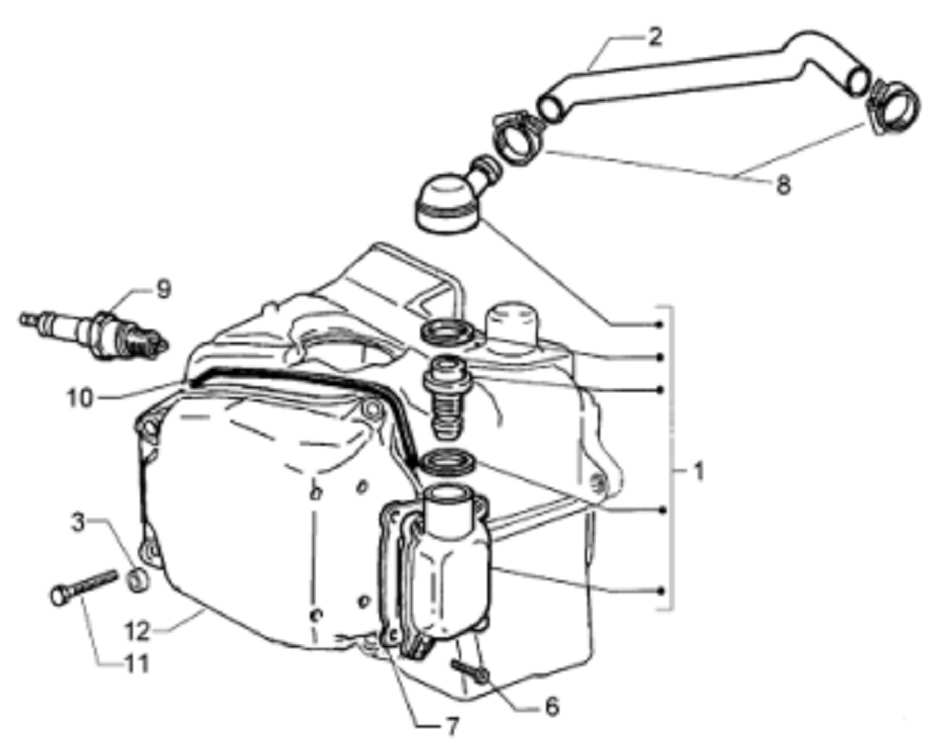

Nr. |
Teile Nummer |
Bezeichnung |
|
|
1 |
828421 |
Deckel |
 |
|
2 |
830183 |
Entlüftuingsleitung |
|
3 |
830249 |
Puffer |
|
6 |
828653 |
Schraube |
|
7 |
487989 |
Dichtung |
|
8 |
CM001904 |
Schelle |
|
9 |
602263M |
Zündkerze RG 6Y |
|
10 |
829536 |
Dichtung |
|
11 |
830248 |
Bolzen |
|
12 |
829534 |
Zylinderkopfabdeckung Ventildeckel |
|

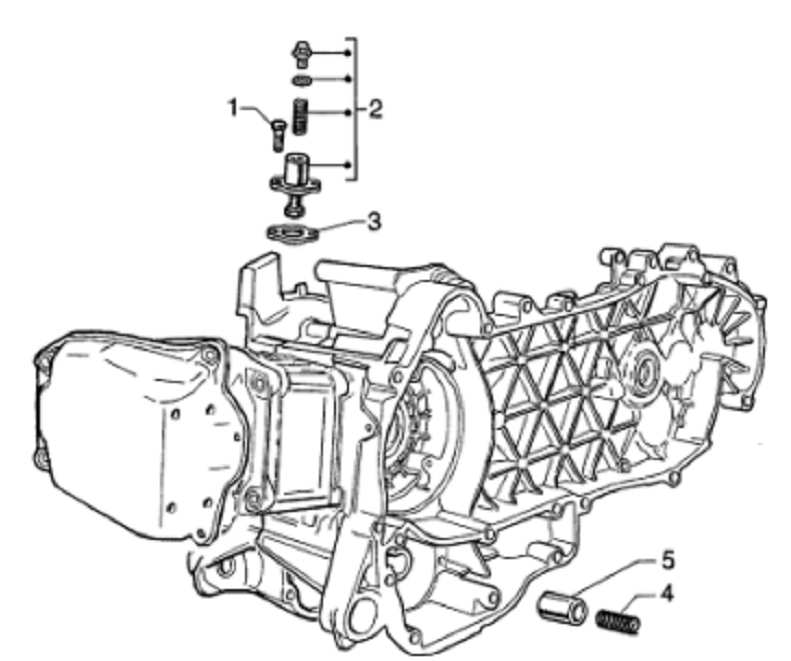

Nr. |
Teile Nummer |
Bezeichnung |
|
|
1 |
434541 |
Schraube |
 |
|
2 |
82650R |
Steuerkettenspanner kompl. |
|
3 |
430350 |
Dichtung |
|
4 |
485655 |
Feder |
|
5 |
829661 |
Ventil |
|

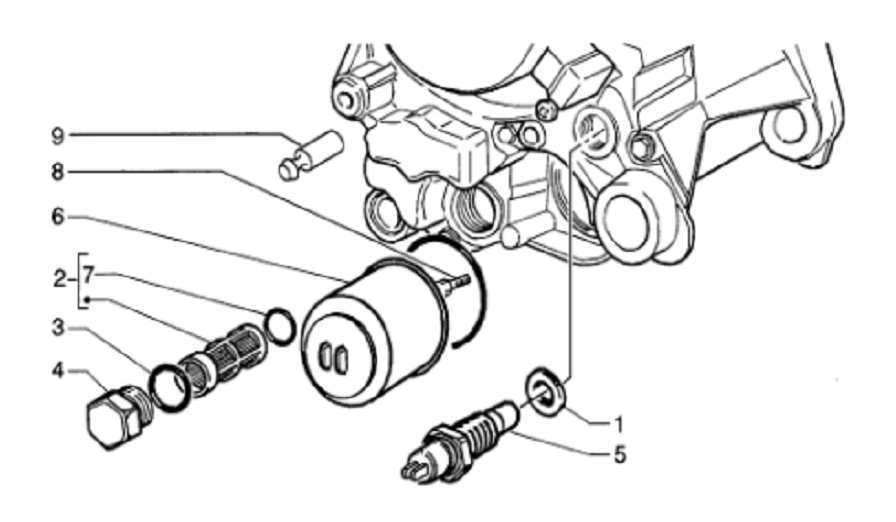

Nr. |
Teile Nummer |
Bezeichnung |
|
|
1 |
486075 |
Dichtring |
 |
|
2 |
483841 |
Oelfiltersieb |
|
3 |
285536 |
Dichtring |
|
4 |
826165 |
Verschlussschraube |
|
5 |
82580R |
Oeldruckschalter |
|
6 |
82635R |
Oelfilter |
|
7 |
288474 |
Dichtung |
|
8 |
483776 |
Schraube |
|
9 |
483785 |
Zapfen |
|

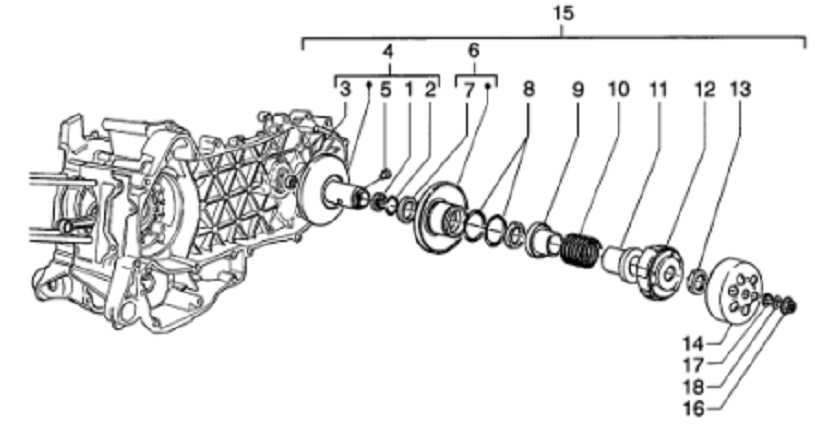

Nr. |
Teile Nummer |
Bezeichnung |
|
|
1 |
82518R |
Büchse |
 |
|
2 |
483226 |
Ring |
|
3 |
483261 |
Lager |
|
4 |
833669 |
Riemenscheibenhälfte innen |
|
5 |
828771 |
Zapfen |
|
6 |
8333672 |
Riemenscheibenhälfte außen |
|
7 |
431089 |
Ring |
|
8 |
430585 |
Dichtung |
|
9 |
833674 |
Federaufnahme |
|
10 |
833673 |
Feder |
|
11 |
487936 |
Federaufnahme |
|
12 |
831030 |
Kupplungsbacken
Kupplung |
|
13 |
433232 |
Gewindering |
|
14 |
82517R |
Trommel
Kupplungsglocke |
|
15 |
82709R |
Variomat hinten |
|
16 |
486324 |
Mutter |
|
17 |
827877 |
Distanzstück |
|
18 |
274246 |
Unterlegscheibe |
|

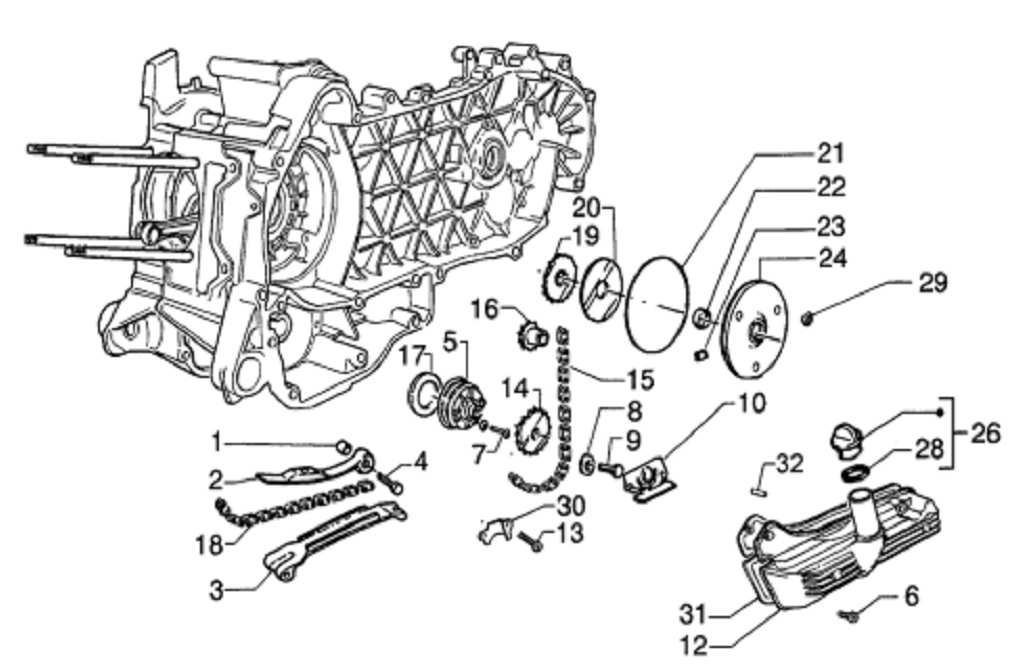

Nr. |
Teile Nummer |
Bezeichnung |
|
|
1 |
485868 |
Distanzstück |
 |
|
2 |
828303 |
Stange |
|
3 |
828308 |
Gleitauflage |
|
4 |
414837 |
Schraube |
|
5 |
487343 |
Ölpumpe |
|
6 |
414837 |
Schraube |
|
7 |
433477 |
Schraube |
|
8 |
436695 |
Tassenfeder |
|
9 |
833722 |
Schraube |
|
10 |
483767 |
Wand unten |
|
12 |
829589 |
Oelwanne |
|
13 |
484123 |
Schraube |
|
14 |
287913 |
Zahnkranz |
|
15 |
82649R |
Kette |
|
16 |
483784 |
Rizel |
|
17 |
486082 |
Dichtung |
|
18 |
82644R |
Kette |
|
19 |
825595 |
Ritzel |
|
20 |
483918 |
Unterlegscheibe |
|
21 |
825620 |
Dichtring |
|
22 |
82538R |
Ring |
|
23 |
434345 |
Puffer |
|
24 |
828875 |
Deckel |
|
26 |
827761 |
Oeleinfüllschraube |
|
28 |
479986 |
Dichtung |
|
29 |
487937 |
Unterlegscheibe |
|
30 |
485047 |
Wand oben |
|
31 |
830128 |
Dichtung |
|
32 |
277916 |
Stift |
|

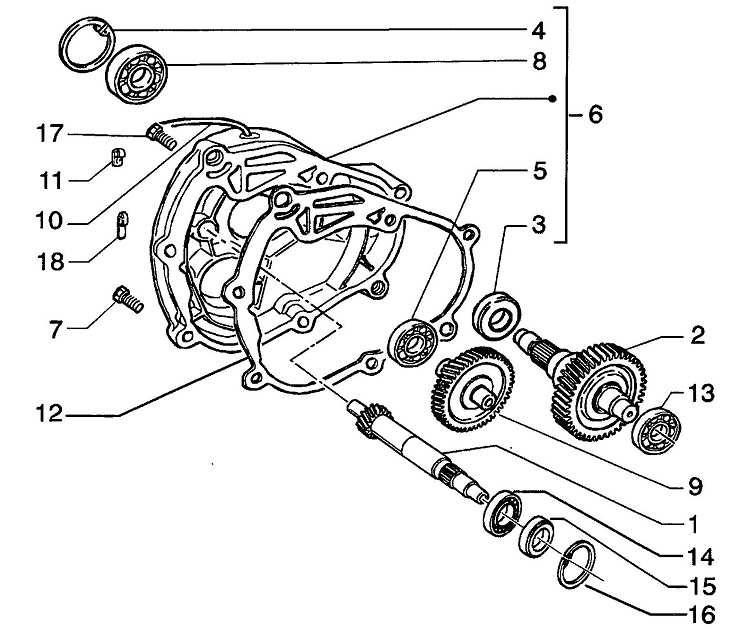

Nr. |
Teile Nummer |
Bezeichnung |
|
|
1 |
4858795 |
Scheibenwelle |
 |
|
2 |
8322545 |
Radachse |
|
3 |
829201 |
Dichtring |
|
4 |
829206 |
Ring |
|
5 |
485912 |
Lager |
|
6 |
8322495 |
Deckel |
|
7 |
487211 |
Schraube |
|
8 |
82659R |
Lager |
|
9 |
8319145 |
Vorgelegezahnrad |
|
10 |
830862 |
Entlüfter |
|
11 |
487948 |
Schelle |
|
12 |
487383 |
Dichtung |
|
13 |
485912 |
Lager |
|
14 |
833701 |
Lager |
|
15 |
82539R |
Ring |
|
16 |
000.674 |
Ring |
|
17 |
825758 |
Schraube |
|
18 |
483638 |
Schelle |
|

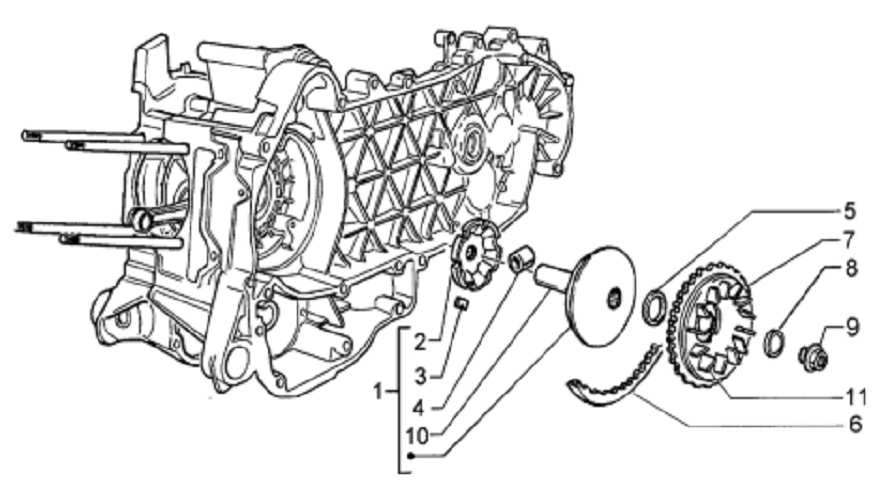

Nr. |
Teile Nummer |
Bezeichnung |
|
|
1 |
8276699 |
Variator vorne |
 |
|
2 |
485710 |
Hubscheibe |
|
3 |
434855 |
Gleitauflage |
|
4 |
4857135 |
Rollensatz |
|
5 |
832508 |
Leerlaufring |
|
6 |
833578 |
Antriebsriemen |
|
7 |
832720 |
Verzahnte
Riemenscheibe |
|
8 |
831363 |
Unterlegscheibe |
|
9 |
436783 |
Mutter |
|
10 |
483889 |
Führungshülse |
|
11 |
482305 |
Lüfterrad |
|

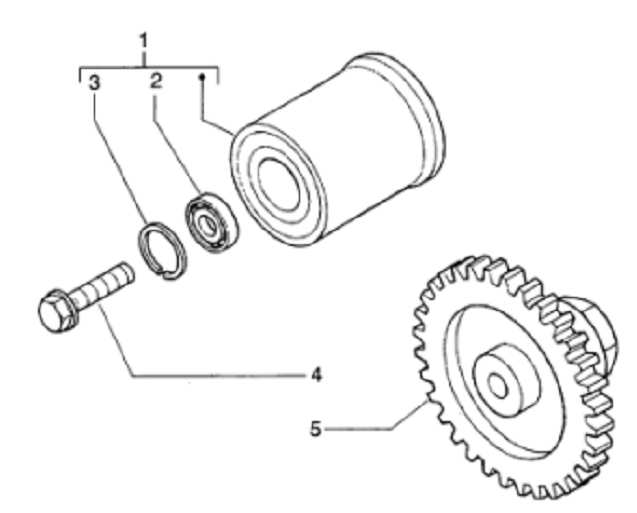

Nr. |
Teile Nummer |
Bezeichnung |
|
|
1 |
833989 |
Riemenscheibe |
 |
|
2 |
82577R |
Lager |
|
3 |
00.6635 |
Ring |
|
4 |
828217 |
Schraube |
|
5 |
827656 |
Anlasserzahnkranz
mit M Begrenzer |
|

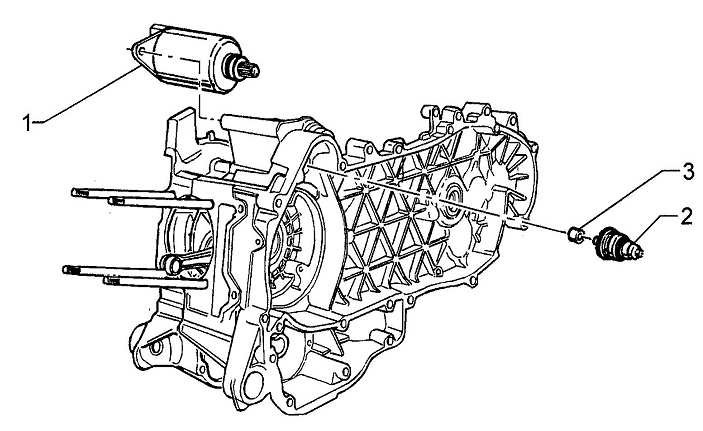

Nr. |
Teile Nummer |
Bezeichnung |
|
|
1 |
82611R |
Anlasser |
 |
|
2 |
82612R |
Umsetzerritzel |
|
3 |
431860 |
Buchse |
|

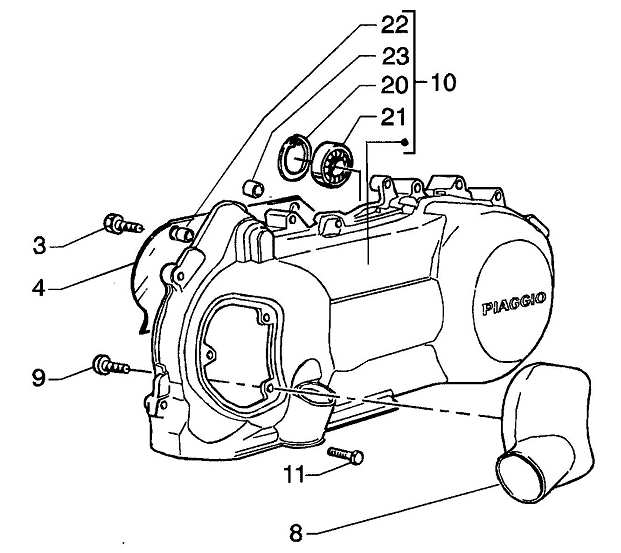

Nr. |
Teile Nummer |
Bezeichnung |
|
|
3 |
430264 |
Schraube |
 |
|
4 |
827399 |
Warmluftabweiser |
|
8 |
827400 |
Deckel |
|
9 |
258146 |
Schraube |
|
10 |
8255275 |
Deckel |
|
11 |
289731 |
Schraube |
|
20 |
00.6635 |
Ring |
|
21 |
478985 |
Lager |
|
22 |
239388 |
Stift |
|
23 |
431860 |
Buchse |
|

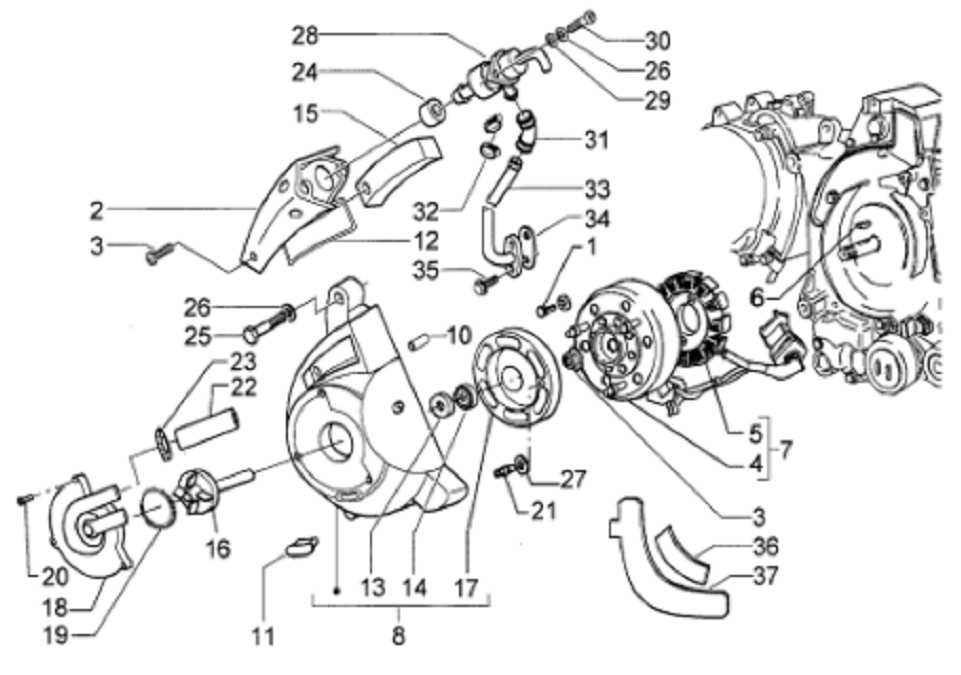

Nr. |
Teile Nummer |
Bezeichnung |
|
|
1 |
18575 |
Schraube |
 |
|
2 |
831255 |
Deckel |
|
3 |
436783 |
Mutter |
|
4 |
828090 |
Rotor Anker
|
|
4 |
831299 |
Rotor Anker
|
|
5 |
828135 |
Stator |
|
5 |
827902 |
Stator |
|
6 |
000.267 |
Keil |
|
7 |
82653R |
Lichtmaschiene
Komplett |
|
8 |
83125225 |
Luftzufuhr |
|
9 |
828662 |
Schraube |
|
10 |
277916 |
Stift |
|
11 |
825529 |
Deckel |
|
12 |
831258 |
Dichtung |
|
13 |
486216 |
Einsatz |
|
14 |
827149 |
Lager |
|
15 |
831257 |
Luftfilterelement |
|
16 |
827714 |
Welle Wasserpumpe |
|
17 |
487459 |
Verbindung |
|
18 |
486237 |
Deckel
Wasserpumpe |
|
19 |
485080 |
O Ring |
|
20 |
828662 |
Schraube |
|
21 |
828569 |
Schraube |
|
22 |
827207 |
Zuleitung |
|
23 |
CM001908 |
Schelle |
|
24 |
831256 |
Dichtung |
|
25 |
828493 |
Schraube |
|
26 |
6965 |
Unterlegscheibe |
|
27 |
828535 |
Unterlegscheibe |
|
28 |
82731R |
Ventil |
|
29 |
00.6078 |
Unterlegscheibe |
|
30 |
296458 |
Schraube |
|
31 |
831259 |
Stutzen |
|
32 |
CM001904 |
Schelle |
|
33 |
831260 |
Schlauch |
|
34 |
832059 |
Dichtung |
|
35 |
833722 |
Schraube |
|
36 |
834153 |
Geräschdämmer |
|
37 |
834119 |
Deckel |
|

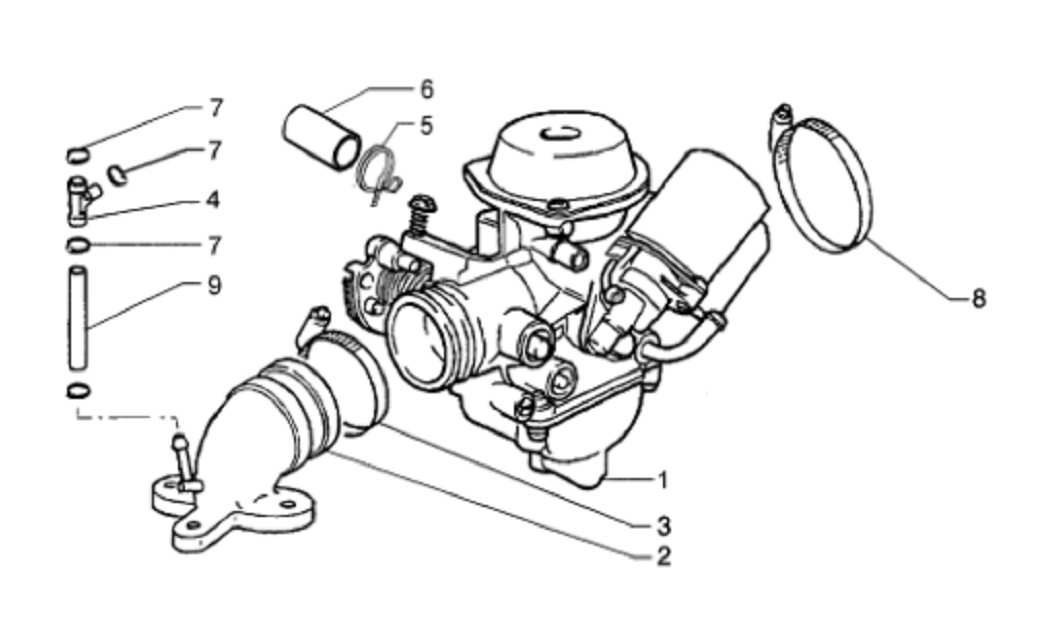

Nr. |
Teile Nummer |
Bezeichnung |
|
|
1 |
CM116004 |
Vergaser |
 |
|
2 |
484748 |
Ansaugstutzen |
|
3 |
709532 |
Schelle |
|
4 |
828325 |
Stuzen |
|
5 |
CM002916 |
Schelle |
|
6 |
828610 |
Kappe |
|
7 |
CM002904 |
Schelle |
|
8 |
260918 |
Schelle |
|
9 |
CM001513 |
Schlauch |
